磨床型號編制方法,磨床型號代號說明

發布時間:2021-06-05 09:47:42  瀏覽:

引言:我們都知道磨床是利用磨具對工件表面進行磨削加工的機床,并且磨床有多種類型,較為常見的有平面磨床、外圓磨床、無心磨床、內圓磨床等。今天,我們就來詳細介紹一下磨床型號編制方法,磨床型號代號說明,相信大家在看完我們這篇文章之后,能清楚地知道磨床型號代號的各種含義。

我國自行設計和制造的金屬切削機床,產量愈來愈大,品種愈來愈多,質量愈來愈高。為適應供液發展需要,制訂了我國機床型號編制方法,這樣既便于設計人員編制型號,管理方便,有利于使用部門根據需要合理地選用機床,而且從中還可以體現出機床發展經過的途徑及機床供液的完整性。

磨床型號
磨床型號

磨床型號編制表示方法

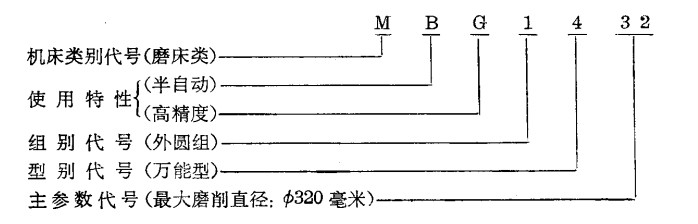

磨床型號編制是采用漢語拼音字母和數字按一定的規律組合排列的,用來表示磨床的名稱、使用特性和主要規格。現以MBG1432半自動高精度萬能外圓磨床為例,說明如下:

磨床型號
磨床型號

機床類別代號:是以漢語拼音第一個字母(大寫)表示的。例如磨床的漢語拼音是Mochuang,用M表示。同樣,車床Chechuang用C表示。

使用特性:是指機床具有某些特長,其字義同上,按次序排在機床類別代號字母的后面。如B指半自動,G指高精度,MBG是半自動高精度磨床。同樣MZ是自動磨床。

磨床型號使用特性代號如下表。

使用特性 高精度 精密 自動 半自動 數控 輕型 萬能 輕型 簡易
代號 G M Z B K Q F W J
讀音 仿
磨床型號

組別、型別代號:是用數字表示機床的性質。如MBG14為半自動高精度萬能外圓磨床,同樣M13為外圓磨床,M71為臥軸矩臺平面磨床等。

主參數代號:是指機床主要規格的基本參數,絕大部分是按其基本參數的1/10表示。如MBG1432中的32,是指最大磨削直徑320mm。

這里應該指出,各種機床的主參數代號是不同的。如外(內)圓、曲軸、軋輥、齒輪、螺紋等磨床,是以最大磨削(或回轉)直(孔)徑的1/10表示的;平面磨床是以工作臺臺面寬度(或臺面直徑)的1/10表示的;也有些機床(如無心磨床)按基本參數的實數表示;其他如立式車床、龍門刨(銑)床等重型機床,則按基本參數的1/100表示。

從上面說明不難看出,MBG1432是一臺可磨削最大直徑320mm的半自動高精度萬能外圓磨床。同樣,CW6140是一臺能加工最大工件直徑為400mm的萬能普通車床。

磨床型號代號詳細說明

磨床型號
磨床型號

可以看出,這是一臺經過改進設計的臥軸矩臺平面磨床。這里M7150A的A,是表示經過改進設計后,其結構、性能或外形有較大的改變。若下次再作較大改進設計,則一次選用B,C,來表示。

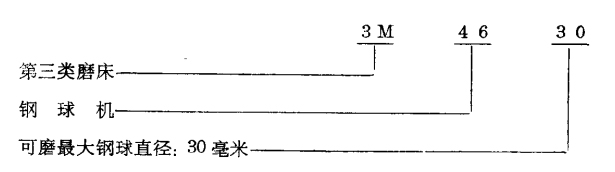

有些磨床如超精加工機床、拋光機、砂帶拋光機等,劃分第二類磨床,以2M表示。軸承、葉片、活塞環等磨床,劃為第三類磨床,以3M表示的磨床型號如圖。

磨床型號
磨床型號

這是一臺可磨最大鋼球直徑為30mm的鋼球磨床。

齒輪磨床、螺紋磨床分別屬于齒輪加工機床和螺紋加工機床。它們的類別代號,齒輪磨床用Y(讀牙,指牙齒),螺紋磨床用S(讀絲,指螺絲)。如Y7232,是指最大工件直徑320mm的蝸桿砂輪齒輪磨床。S7450是指磨削最大工件直徑為500mm的絲桿磨床。

專用機床的型號,一般由各廠家自行規定。上海機床廠用代號H(讀海)+設計序號組成,按H001,H002順序排列下去。編號H109半自動曲軸磨床,就是表示上海機床廠設計制造的第109種產品的專用機床。
