蝸桿砂輪磨齒機,適用于圓柱齒輪的成批加工

發布時間:2021-05-25 14:49:52  瀏覽:

引言:蝸桿砂輪磨齒機是一種高效率的磨齒機,適用于各種機械傳動中的漸開線圓柱齒輪的成批精密磨削,并具有較高的加工精度。

磨齒機是利用砂輪作為磨具加工圓柱齒輪或某些齒輪(斜齒輪,錐齒輪等)加工刀具齒面的齒輪加工機床。主要用于消除熱處理后的變形和提高齒輪精度。

蝸桿砂輪磨齒機用于成批生產軸類和盤類硬齒面圓柱齒輪加工??梢阅ハ鞴男锡X和錐度齒等齒向修形齒輪,也可采用修形的金剛石滾輪磨削齒形修形齒輪。下面,我們就來看看蝸桿砂輪磨齒機的特點吧。

蝸桿砂輪磨齒機特點

1、工作臺、尾座和修整器集結在回轉工作臺上,通過回轉工作臺的定位,將工作臺(工件)旋轉至操作者接近區域,可以方便地裝卸工件。

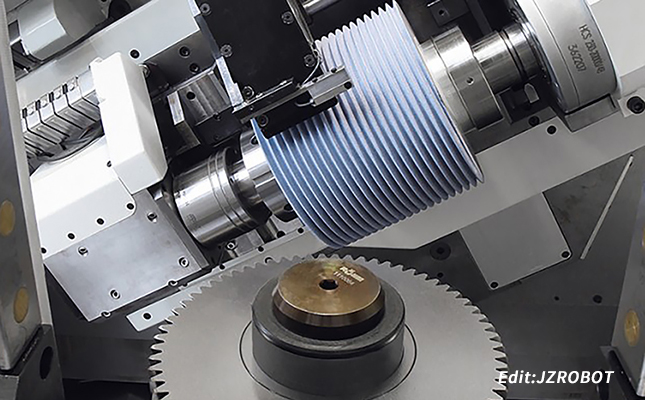

蝸桿砂輪磨齒機
蝸桿砂輪磨齒機

2、采用移位磨削方法。該磨齒機砂輪主軸最高轉速達到7000rpm。修整滾輪轉速達到3000-6000rpm,可以進行高速高效磨削,生產效率大幅提高。

3、采用先進的電主軸直驅、砂輪在線動平衡、全閉環控制等級數,使定位精度、傳動精度、磨削精度大幅提高,滿足高質量生產加工。

4、機床可配備機器人(桁架式或關節式)及料倉,進一步提高自動化程度,提高加工效率,降低工人勞動強度。

自動對刀技術的關鍵

蝸桿砂輪磨齒機的工作原理類似于用滾刀切削齒輪,即蝸桿砂輪相當于一個漸開線蝸桿,其法向基節等于所磨齒輪的法向基節,用蝸桿砂輪與齒輪連續展成嚙合完成磨削過程。在目前的各種磨齒方法中,蝸桿砂輪磨齒的效率最高。

蝸桿砂輪磨齒機
蝸桿砂輪磨齒機

提高磨齒機對刀精度和效率,對提高齒輪加工精度及加工效率有顯著意義。磨齒機自動對刀能實現在不停機的情況下調整對刀,且操作簡單,效率高,對刀精度高。自動精確對刀的主要思路為:數控系統自動獲取工件兩側齒槽邊界并記錄其位置,然后計算得到精確的齒槽中點位置所在,也即進給加工起點所在,最后發出指令,由伺服系統確定砂輪位置所在。因此,如何快速、精確地獲取齒槽邊界位置是自動精確對刀技術的關鍵所在。

文中我們了解到蝸桿砂輪磨齒機的特點,其中可配備機器人(桁架式或關節式)及料倉這一點,非常適合現在的市場需求,也是未來機床設備發展的重點。通過對蝸桿砂輪磨齒機的特點,以及自動對刀技術的了解,相信大家對于蝸桿砂輪磨齒機已不再陌生了,如果有需要成批生產軸類和盤類硬齒面圓柱齒輪加工的,可以選擇蝸桿砂輪磨齒機,同時也歡迎咨詢我們,了解關于蝸桿砂輪磨齒機的自動化應用知識和方案。
