三爪卡盤結構,車床三爪卡盤介紹
引言:三爪卡盤是指利用均勻布在卡盤體上的三個活動卡爪的徑向移動,把工件夾緊和定位的機床附件。本文介紹的就是三爪卡盤結構和車床三爪卡盤。
卡盤是機床上用來夾緊工件的機械裝置。利用均布在卡盤體上的活動卡爪的徑向移動,把工件夾緊和定位的機床附件。卡盤一般由卡盤體、活動卡爪和卡爪驅動機構 3部分組成。卡盤體直徑最小為65毫米,最大可達1500毫米,中央有通孔,以便通過工件或棒料;背部有圓柱形或短錐形結構,直接或通過法蘭盤與機床主軸端部相聯接。卡盤通常安裝在車床、外圓磨床和內圓磨床上使用,也可與各種分度裝置配合,用于銑床和鉆床上。
從卡盤爪數上可以分為:兩爪卡盤,三爪卡盤,四爪卡盤,六爪卡盤和特殊卡盤。從使用動力上可以分為:手動卡盤,氣動卡盤,液壓卡盤,電動卡盤和機械卡盤。從結構上可以分為:中空卡盤和中實卡盤。

三爪卡盤結構
1、手動三爪卡盤結構
三爪卡盤是由爪盤體、小錐齒輪、大錐齒輪(另一端是平面螺紋)和三個卡爪組成。三個卡爪上有與平面螺紋相同螺牙與之配合,三個卡爪在爪盤體中的導槽中呈120均布。爪盤體的錐孔與車床主軸前端的外錐面配合,起對中作用,通過鍵來傳遞扭矩,最后用螺母將卡盤體鎖緊在主軸上。
當轉動其中一個小傘齒輪時,即帶動大傘齒輪轉動,其上的平面螺紋又帶動三個卡爪同時向中心或向外移動,從而實現自動定心。定心精度不高,約為0.05~0.15mm。
2、動力三爪卡盤結構
動力卡盤屬于自動定心卡盤,配以不同的動力裝置(氣缸、油缸或電機),便可組成氣動卡盤、液壓卡盤或電動卡盤。氣缸或油缸裝在機床主軸后端,用穿在主軸孔內的拉桿或拉管,推拉主軸前端卡盤體內的楔形套,由楔形套的軸向進退使3個卡爪同時徑向移動,這種卡盤動作迅速,卡爪移動量小,適于在大批量生產中使用。

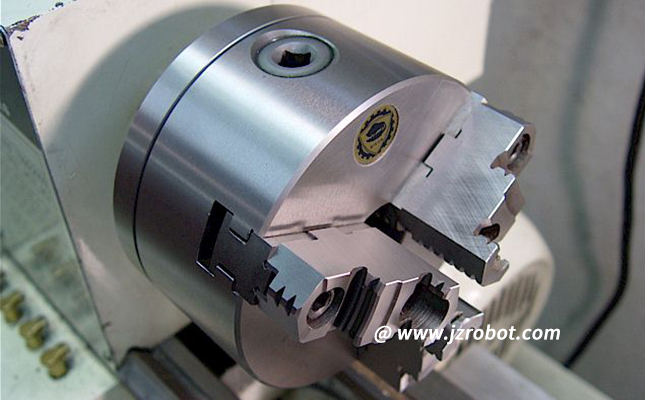

車床三爪卡盤
車床三爪卡盤又稱車床三爪自定心卡盤,它配帶正爪和反爪各一副,可分別使用。車床三爪卡盤的卡爪由兩部分組成,采用螺釘連接,可調整為正爪或反爪使用。同時,車床三爪卡盤可以再提供軟卡爪的情況下,經配車或磨后獲得理想的夾持精度。

車床三爪自定心卡盤系短錐連接形式,可直接與機床主軸連接。它與機床主軸的連接有多種形式,可分別同3、4、5、6、8、11、15號短錐主軸端部配套。
車床三爪自定心卡盤采用平面螺紋結構,通過齒輪、盤絲、使卡爪同時移動,對工件實現自動定心。短圓錐卡盤可直接安裝到機床主軸上, 并具有懸伸短、剛性強、定心精度高,安裝方便等特點,球墨鑄鐵卡盤,經精加工而成,具有較高轉速,夾緊力較大,等特點,鋼制卡盤具 有高轉速、高夾緊力、壽命長等優點。
文中介紹了三爪卡盤的結構,它是由爪盤體、小錐齒輪、大錐齒輪和三個卡爪組成的。同時,還了解了車床三爪卡盤,通過齒輪、盤絲、使卡爪同時移動,對工件實現自動定心。更多三爪卡盤的知識和應用,可以關注我們的網站更新,還可以關注我們的公眾號。
